特色與應用
特色
- 多功能測試儀器,結合光時域反射器、光功率計、光源、光損耗計及可見光源故障定位器
- 事件盲區小於 1.5 公尺;衰減盲區小於 4.5 公尺
- 取樣點多達 256,000 光纖鏈路圖形化,快速了解鏈路狀況
- 智能化分析判斷,依據用戶自設門限自動判別量測結果
- 可儲存測試結果相關資訊並上傳至電腦
應用
- 電信或有線電視光纜線路維護與施工
- 光纜線路障礙維護查修
產品介紹

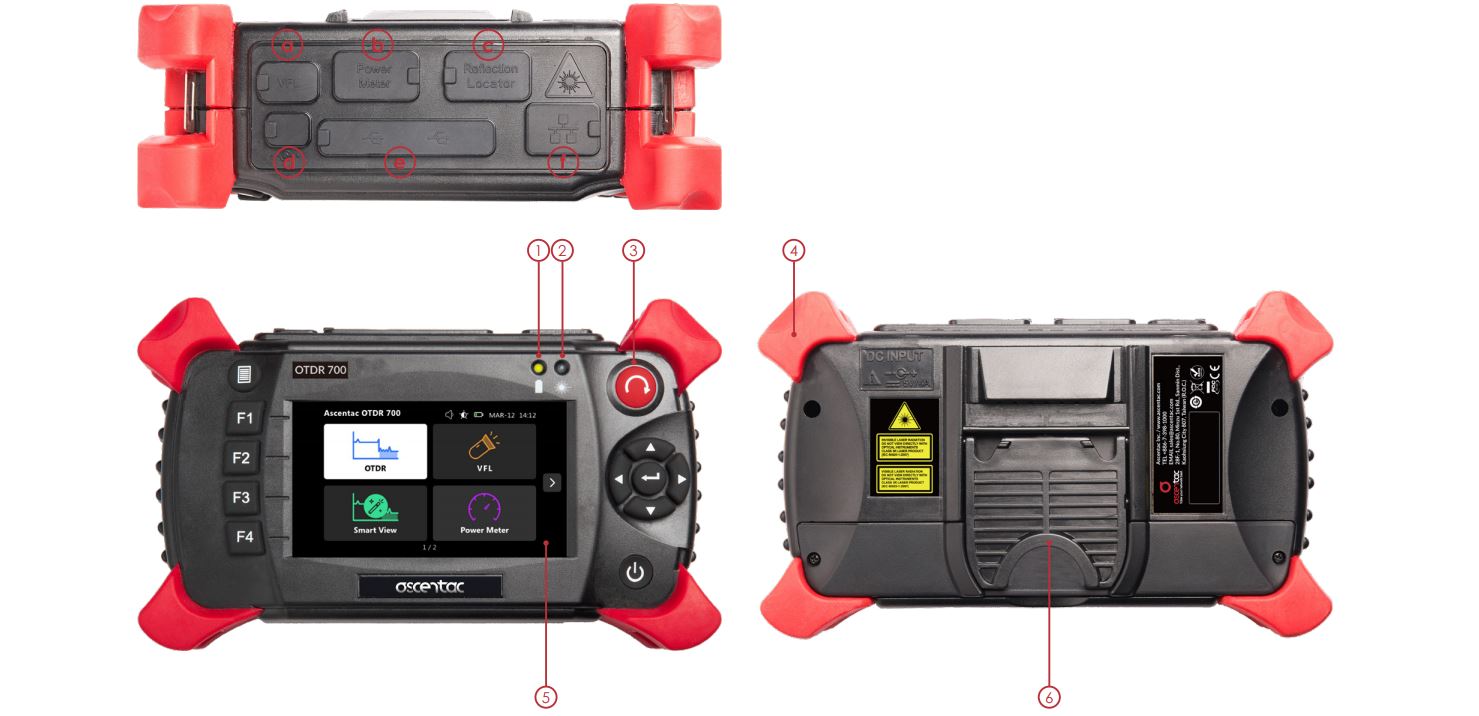

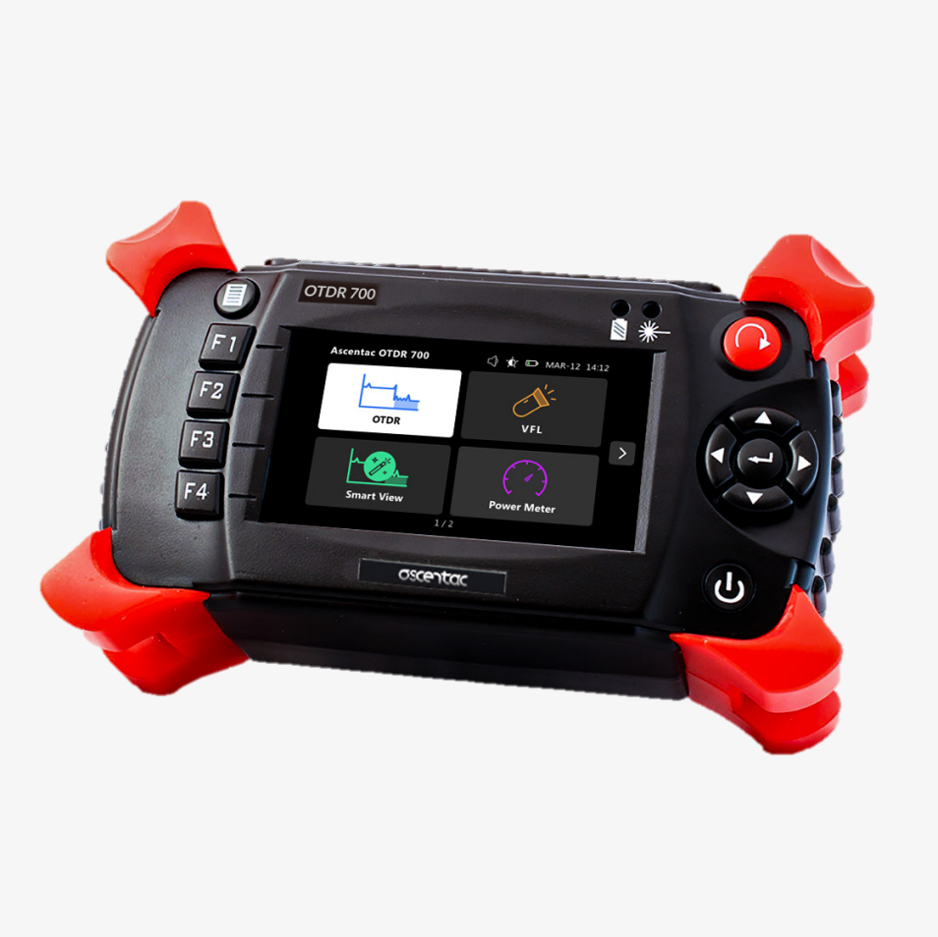

Ascentac OTDR700 系列為光時域反射器,是一款用於檢測和紀錄光纖網絡狀態的手持量測儀器,其高解析度搭配極短盲區確保光纖鏈路量測獲得準確的分析,保留耐用功能按鍵,且加入觸控式螢幕,可選購光功率計、光源、損耗計與可見光源故障定位器。

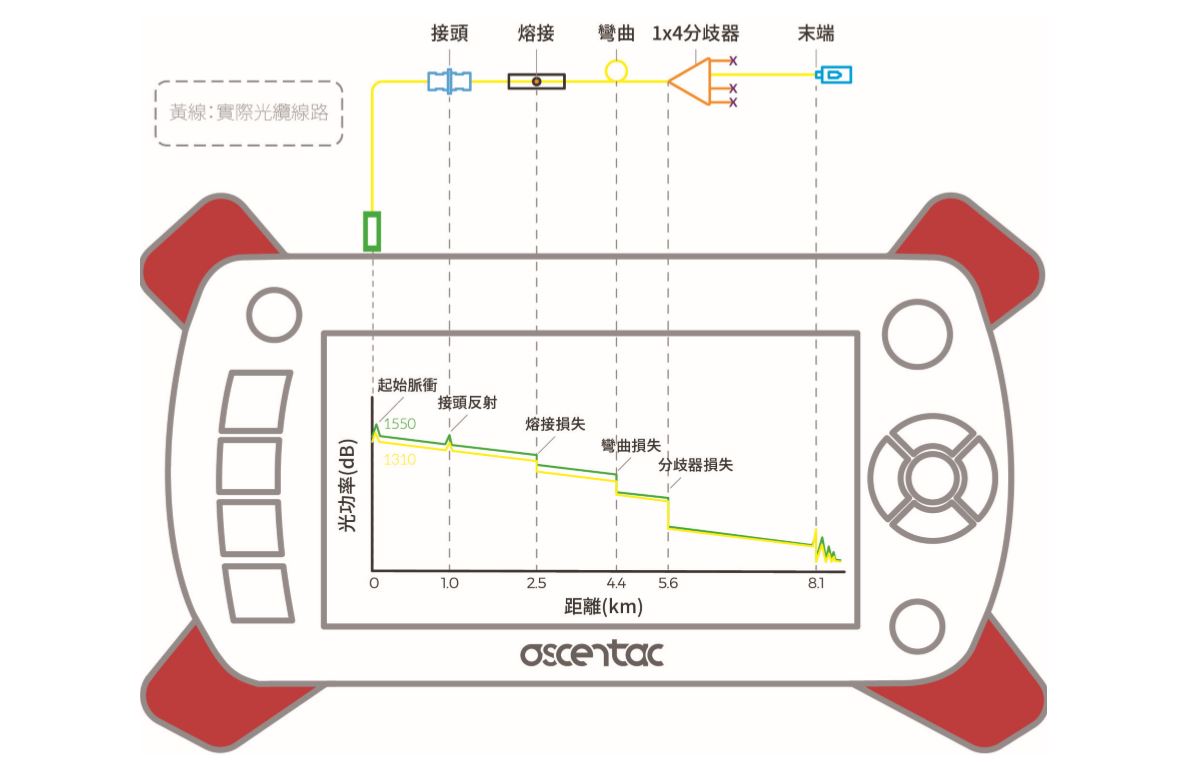

採一鍵式自動量測,操作簡易,輕鬆排除設定失誤的可能性。以線性且淺顯易懂的圖形呈現光纖鏈路實際狀況,可直接得知測試結果 (通過或失敗) 與各事件點的距離、損耗和反射損失,簡化解讀 OTDR 一般軌跡曲線圖的時間。測試結果相關資訊可儲 存並上傳至電腦,作為測試報告數據來源。
其出色的性能為現場維運人員提供傑出的體驗。

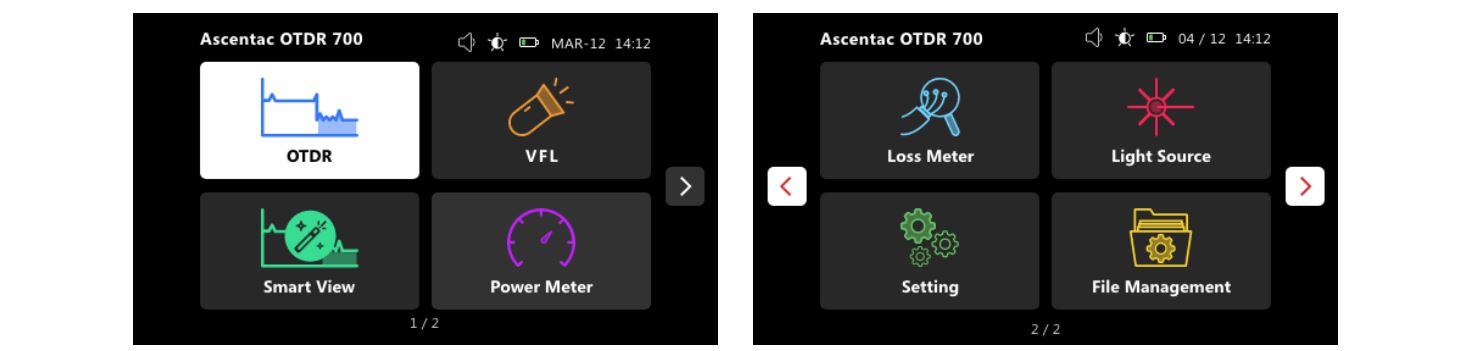

OTDR 700 系列結合常用光纖量測功能於一機,高度整合,單機創造最大價值。

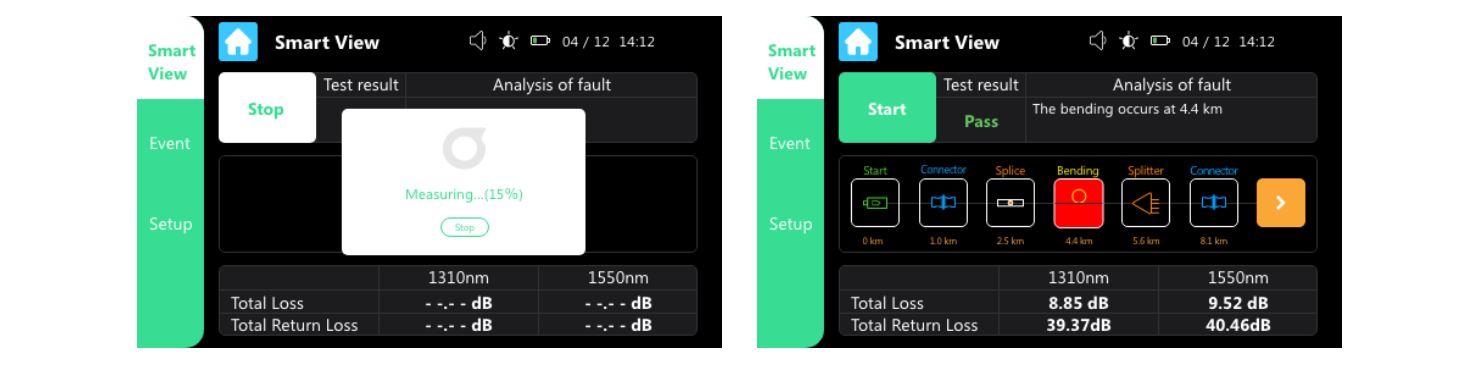

OTDR 700 系列除具備一般軌跡曲線圖外,SmartView 的設計將測試資訊圖形化,包含連接器、熔接點及彎曲等, 易於使用者判讀光纖鏈路狀態,免去解讀 OTDR 軌跡曲線的過程。

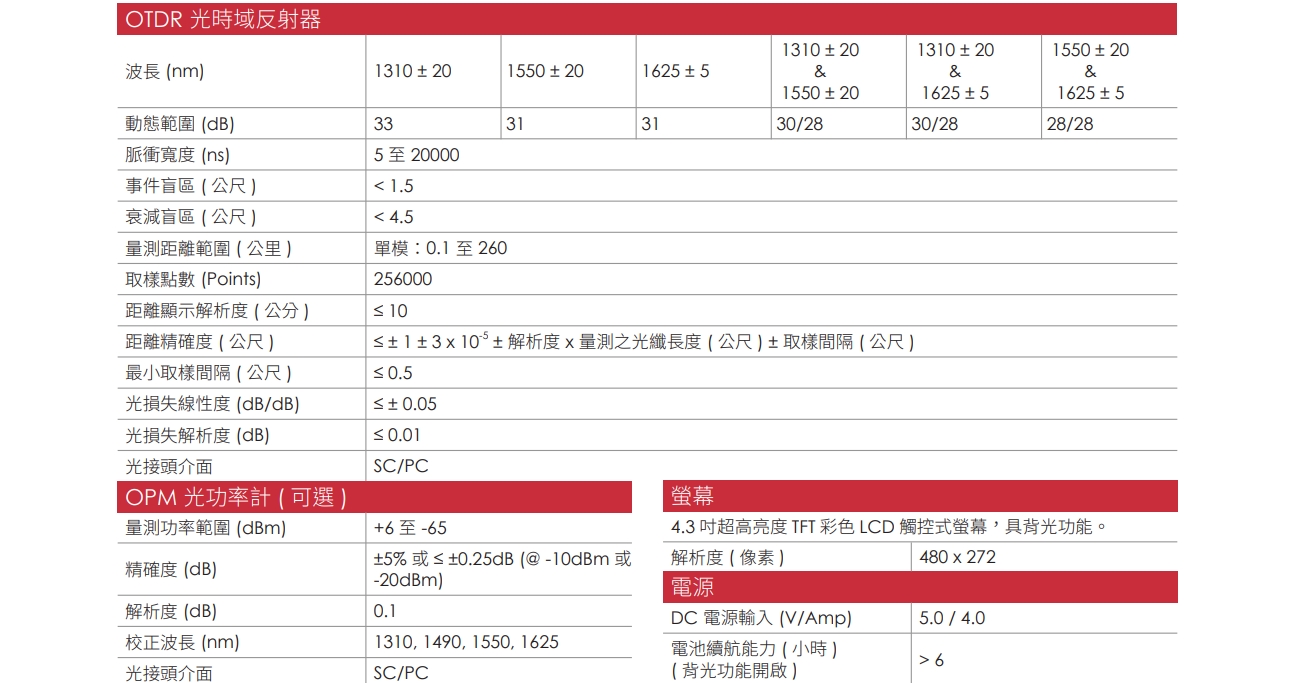

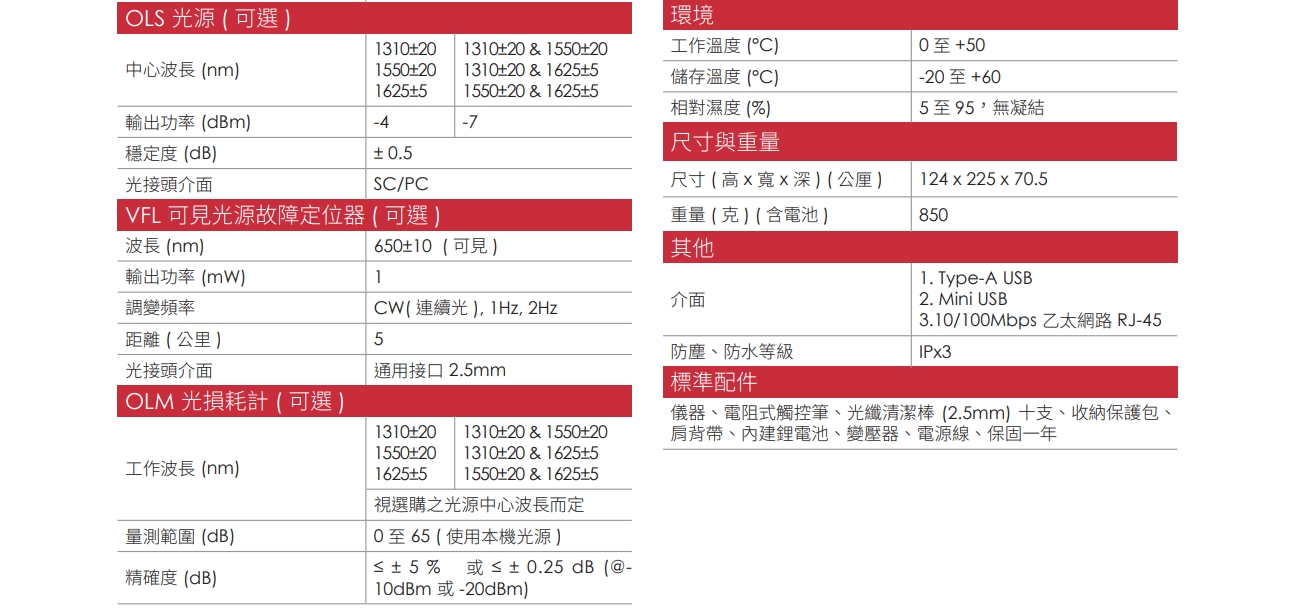

產品規格
